环保分析监测仪器

当前位置:首页 > 解决方案 > 环保分析监测仪器

环保分析监测仪器

国瑞热控致力于为环保分析监测行业各领域提供完整的加热解决方案及加热产品定制研发。



→ CEMS烟气在线分析系统加热方案

→ 仪表分析小屋加热方案

色谱分析仪器加热方案

→ 大气监测设备加热方案

脱硫脱硝加热方案、氨逃逸在线监测、污水处理加热方案、水质监测加热方案

分类介绍

环保仪器加热工程案例




        冷杉精密仪器-气相色谱仪                       诺精密仪器-气相色谱仪


1CMES3.jpg   2CMES3.png  CMES-采样探头.png

    岛津中国-CEMS烟气分析系统                雪迪龙科技-CEMS烟气分析系统              国电环保-烟气采样预处理工艺




                雪迪龙科技-分析小屋                         北京北分-分析小屋


==cems烟气在线分析系统加热方案==


cems烟气在线分析系统在对烟气进行采样时,由于温度的下降会使烟气中的蒸汽凝结成水,与燃烧可能产生的SO2、NO、CO等气体反应生成亚硫酸,影响系统监测的准确性,同时对设备的寿命产生影响。为了使采样烟气中的蒸汽不发生凝结,必须使温度保持在凝结点以上,因此采样管都装有伴热和温控装置。


CEMS烟气分析系统中的伴热所需的温度、功率由加热保护套、伴热管线和温度控制系统组成。国瑞可提供适用于爆炸危险区域的伴热管线。CEMS烟气取样分析伴热管线用于将烟气从取样处(比如烟囱、发动机、伴热取样探针的接头)输送到一台分析测量仪器(质谱仪、气相色谱仪等)。


常用于CEMS烟气分析系统的加热产品有:螺旋式探头加热器(防爆自控温)、高温不锈钢加热板、高温恒功率仪表伴热带、加热保温套(预处理)、CEMS烟气采样采样伴热管线、加热保温软管、取样探杆、温度控制系统





==仪表分析小屋加热方案==


分析小屋,又称现场分析仪表小屋,其集在线分析仪表及样品处理系统于一体,配有供配电、空调系统、照明及分析仪表所需载气、标准气、仪表空气等基本设施。分析小屋能满足在线分析仪表成套系统所要求的特殊环境条件,包括温度、湿度、防爆、防尘等,方便在线分析仪表的现场安装、运维。


常用于仪表分析小屋的加热及温控产品有:防爆仪表箱加热器、防爆机械式温控器、防爆数显温控器、防爆接线盒、防水接线盒

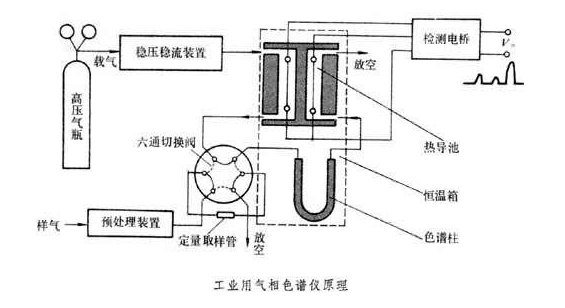

==色谱分析仪器加热方案==


色谱分析仪是专门用于色谱法对物质进行定性、定量分析及研究物理、化学特性的仪器。色谱分析仪组成包括进样系统、检测系统、数据管理系统、温度控制系统及流动相控制系统等,具有稳定性、灵敏性、多用性和自动化程度高等特点,广泛用于各种物质材料中某种物质含量的分析。


色谱分析仪中的样气输送管路、进样切换阀箱、色谱柱室、气化室、检测室及样品室对温度控制有严格的要求,包括加热温度范围、加热控温精度、温度梯度、温度偏差、程序升温阶数、升降温速率、初温终温控制时间、程序升温的重复性等,需要采用严格的加热设备、温度传感器及温度控制设备进行加热及温控,常见的用于色谱分析仪的加热产品有:电加热管、云母电加热板、硅胶电加热板、电加热膜、PT100温度传感器、热电偶


常见的色谱分析仪包括:气相色谱仪器(GC)、在线色谱分析仪、液相色谱仪器(LC)、离子色谱仪器(IC)、制备液相色谱仪器、薄层色谱仪器(TLC)、毛细管电泳/电色谱仪器(CE/CEC)、凝胶色谱仪器(GPC)、高速逆流色谱仪器、超临界流体色谱仪器(SFC)、馏分收集器、吸附管老化、活化仪、自动进样器、氨基酸分析仪、柱后衍生装置、场流分离仪、轴向压缩系统、色谱/紫外/蒸发光检测器、顶空进样器、其它色谱/分离设备。





==大气监测设备加热方案==


大气监测设备,主要包括针对废气、烟尘、空气质量等进行监测和反馈。为满足监测的精准性,介质需要保证要求的温度及其他条件。


常用于大气监测设备的加热及温控设备有:采样加热杆、加热保护套、加热保温软管、智能温控器





==脱硫脱硝加热方案==


1、脱硫烟风系统的零泄漏挡板阀门用的密封风,必须都要加热,否则冷风进去会导致阀板处烟气结露,对阀门腐蚀很严重。

2、脱硫的原料粉仓等都需要伴热。如果是半干法脱硫,脱硫塔的灰斗也都需要伴热。

3、脱硝系统用电加热的更多,氨液蒸发、稀释空气加热,如果尿素做还原剂需要加热的地方还要多,尿素溶液需要加热(温度低了尿素会结晶),稀释水需要加热,整个尿素溶液的管理都需要伴热等等就不一一列举了!

4、SCR脱销装置主要由脱硝反应剂制备系统和反应器本体组成。通过向反应器内喷入脱硝反应剂N H3 ,将NOx 还原为氮气。由于此还原反应对温度较为敏感,故需加入催化剂,以满足反应的温度要求,增强反应活性。采用高含尘工艺时,SCR 反应器布置在省煤器和空气预热器(空预器) 之间。其优点是烟气温度高,满足了催化剂活性要求;缺点是烟气中的飞灰含量高,对催化剂的防磨损和防堵塞的性能要求较高。对于低含尘工艺,SCR 布置在烟气脱硫系统( FGD) 之后、烟囱之前。此时虽然烟气中的飞灰含量大幅减少,但为了满足催化剂活性对反应温度的要求,需要安装蒸汽加热器和烟气换热器( GGH) ,系统复杂,投资增加,故一般选择高含尘工艺。





==氨逃逸在线监测加热方案==


烟气检测加热常见问题:

1.采样管线未全程伴热。

2.采样探头加热温度或采样管线伴热温度不足。

影响:导致采样管内烟气温度低于露点,水汽结露,二氧化硫溶于水中,加大测量误差,使测定结果偏低


核查方法:

1.观察采样管线,是否全程伴热。

2.用手触碰采样管线,感觉是否有温度异常偏低的部分。

3.检查采样管两端,恒功率伴热管是否预留1米伴热带。

4.检查探头加热温度(温度显示仪表在采样探头旁或分析仪机柜内),一般加热温度不低于160℃。

5.检查伴热管伴热温度(温度显示仪表在分析仪机柜内),一般伴热温度不低于120℃。

备注:1.只有完全抽取法(包括热湿法和冷干法)仪器使用伴热管。稀释抽取法不需要伴热,但探头需要加热。2.采样探头加热温度和伴热管伴热温度需根据烟气露点温度确定,必须保证能够将烟气加热到露点温度以上。对垃圾焚烧尾气等露点温度较高的烟气,采样探头加热温度和伴热管温度宜设置更高的温度,一般不低于180℃。3.根据对某型伴热管实际试验,裸露管段长在30厘米时,烟气温度降低可达70℃左右;裸露管段长在60厘米时,可达90℃左右。也就是说,裸露管段长度超过60厘米时,烟气温度已经降低至接近室温。在此过程中,将产生大量冷凝水,吸收烟气中的二氧化硫,使测定结果偏低。在二氧化硫浓度较低时,对测定结果的影响更大(如普通湿法脱硫烟气浓度低于50ppm时,二氧化硫损失率可达10%甚至更高)。因此,在安装过程中,应尽量缩短采样管裸露管段的长度。





==污水处理加热方案==


在污水处理中使用PAM聚丙烯酰胺时在溶解过程中尤其是冬季气温较低地区,需要使用电加温时溶解水温度上升至30°-50°之间能够加速溶解PAM。





==水质在线监测加热方案==
